一、手机充电模块到底指什么？

很多人把“充电口”“尾插小板”“主板电源IC”混为一谈，其实它们共同组成了手机充电模块。 - 物理接口：Type-C、Lightning、Micro-USB - 尾插排线：负责把外部5V/9V/20V电压引入主板 - 电源管理IC：把高压转成电池所需的4.2V-4.45V - 电池保护板：防止过充、过放、短路 只要其中一环损坏，就会出现不充电、充不进、断断续续的故障。

二、手机充电模块怎么拆？

1. 拆机前准备

• 关机并取出SIM卡托
• 准备0.6Y三角撬片、十字/五星螺丝刀、塑料翘棒、吸盘、防静电手环
• 备份数据，防止拆机断电导致资料丢失

2. 分步骤拆解

1. 后盖分离：玻璃后盖用热风枪80℃均匀加热2分钟，吸盘吸起缝隙后插入塑料片缓慢划开。
2. 断电：用十字螺丝刀卸下主板盖，之一时间断开电池排线。
3. 尾插小板拆卸： - 找到固定尾插的螺丝+胶垫+金属挡板 - 用撬棒从底部轻轻翘起，注意同轴线、指纹识别排线别扯断 - 若尾插与扬声器一体，需同步取下扬声器模块
4. 主板电源IC：需用热风枪+助焊剂拆焊，新手不建议动主板层。

三、手机充电模块坏了怎么修？

1. 先判断故障点

自问：插上充电器有反应吗？

答： - 完全无反应：大概率尾插或排线断线 - 提示充电但电量不涨：电池或电源IC问题 - 充电断断续续：接口松动、尾插焊点虚焊

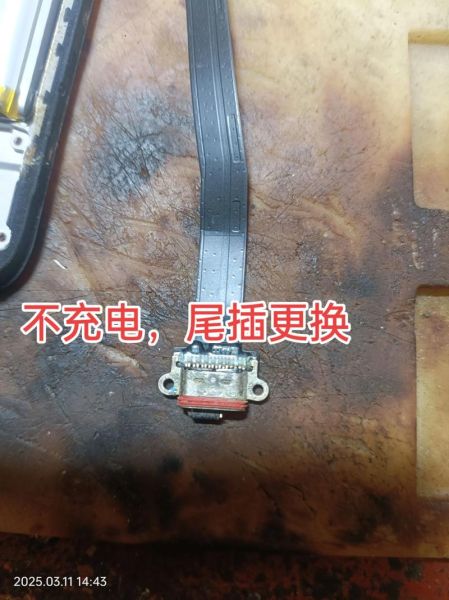

2. 尾插小板级维修

• 用万用表二极管档测尾插5个引脚对地阻值，正常值300-600Ω，无穷大即断线
• 更换尾插： *** 搜型号+尾插小板，价格15-45元；安装时对准定位柱，压紧排线扣
• 若尾插焊在主板上，需热风350℃+低温锡丝重植，注意屏蔽罩周围塑料件防烤变形

3. 主板电源IC级维修

1. 测量BAT_ID、VBATT、VBUS三路电压： - VBUS插充电器应为5V/9V/12V - VBATT电池端空载3.7V左右 - BAT_ID正常1.0-1.5V，若为0V则电池保护板损坏
2. 更换电源IC：需显微镜、BGA返修台，植球后用低温无铅锡膏重焊，温度曲线控制在220-240℃
3. 若主板烧穿：用飞线+UV胶修复断铜，再涂三防漆绝缘

四、常见疑问解答

Q：拆尾插会不会把防水胶弄坏？

A：会。原厂防水胶一次性，拆后需重新贴0.2mm厚度防水胶条，装回后压合30分钟再开机。

Q：插上充电器提示“液体检测”怎么办？

A：用无水酒精+软毛刷清洁尾插内部，静置风干2小时；若仍提示，可在开发者选项关闭USB潮湿检测，但长期建议更换尾插。

Q：换尾插后快充失效？

A：检查CC1/CC2通道阻值是否5.1kΩ，若尾插排线版本不对，会导致PD协议握手失败；重新购买原装同型号小板即可恢复。

五、维修后的测试清单

• 开机查看电池健康度，循环次数≤500次为佳
• 用Power-Z KM003C测试仪检测PD、QC、VOOC协议是否全部触发
• 边充边玩《原神》30分钟，观察电流是否稳定在1.5A以上，温度≤42℃
• 最后做一次48小时老化测试：循环充放电三次，确认无重启、无掉电

六、DIY与送修的成本对比

结论：尾插级故障自己动手性价比高；主板级故障直接送修更稳妥。
