拿到手机图纸之一步：先分清是爆炸图还是装配图？

很多新手拿到PDF或DWG格式的手机图纸，之一反应是“密密麻麻看不懂”。其实先别急着放大，**先确认图纸类型**就能省一半时间。

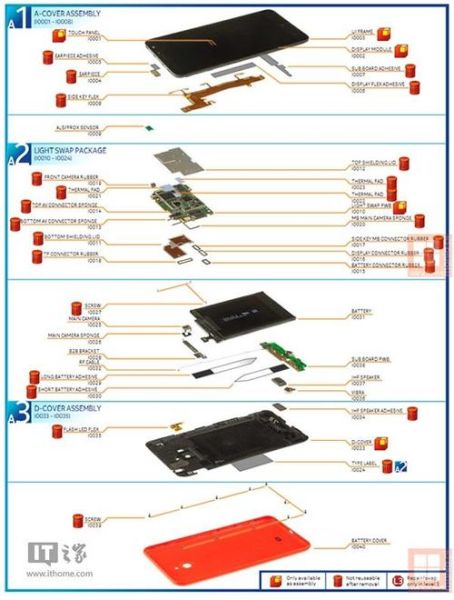

• 爆炸图：零件像积木一样散开，适合找螺丝位置、卡扣方向。
• 装配图：零件已组合，能直观看到主板、电池、屏幕的层叠关系。

手机结构图里那些缩写到底指什么？

常见缩写记不住？自问自答帮你快速定位：

Q：PCB、FPC、 *** B分别代表什么？
A：PCB就是主板本体；FPC是软排线，连接副板或摄像头； *** B是板对板连接器，插拔时要特别小心卡扣。

Q：图纸里“LCM”和“TP”是屏幕吗？
A：LCM指液晶模组（显示层），TP指触控面板（触摸层），两者贴合在一起才组成我们看到的屏幕总成。

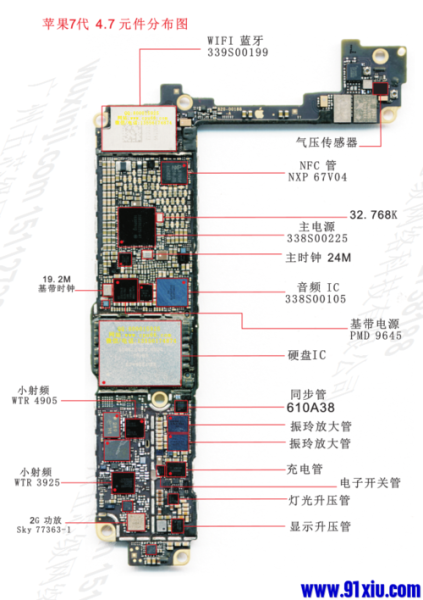

如何快速定位易损件在图纸中的位置？

维修师傅最关心的莫过于哪些零件最容易坏。在手机结构图里，**用颜色或图层区分功能区块**的图纸最友好：

1. 红 *** 域：通常标注电池，注意膨胀风险。
2. 蓝色高亮：多为摄像头模组，摔落后先检查这里。
3. 黄色虚线框：一般指按键FPC，进水后易短路。

为什么同型号手机图纸会有多个版本？

同一款手机出现Rev.A、Rev.B甚至Rev.C的图纸，**90%是硬件小改版**：

• 摄像头从三星传感器换成索尼，图纸会更新镜头座尺寸。
• 电池容量增加200mAh，厚度变化0.2mm，后盖卡扣位置随之调整。
• 5G天线从4根增至6根，主板走线必然重新布局。

维修前务必核对主板丝印上的版本号，**避免“货对板不对”**。

没有专业软件，手机PDF图纸怎么测量尺寸？

很多人以为必须用AutoCAD，其实用免费工具也能搞定：

步骤一：用Adobe Acrobat打开PDF，点击“测量工具”。
步骤二：选择“距离测量”，点击螺丝孔两侧，直接读数。
步骤三：遇到弧形电池？用“周长测量”功能，比直尺估算精准得多。

如何通过图纸判断手机是否支持模块化维修？

环保法规推动厂商做模块化，但**不是所有“可拆”等于“可换”**。看图纸时注意三点：

1. 独立边框：如果屏幕与中框分两层画，说明换屏不必连带中框。
2. 标注“Serviceable”：苹果图纸里出现此字样，代表该部件官方提供单独维修包。
3. 螺丝编号带“S”：如S1、S2，暗示拆卸顺序，模块化设计通常更简洁。

实战案例：用图纸解决iPhone 14 Pro Max摄像头抖动

用户反映拍照时画面抖动，售后初步判断是OIS磁圈移位。通过以下图纸分析：

1. 定位OIS驱动IC：在主板背面靠近摄像头 *** B位置，图纸标注为“OIS_DRIVER”。
2. 检查固定螺丝：图纸显示该IC由两颗1.2mm螺丝固定，若缺失会导致磁场偏移。
3. 对比磁力线图层：原厂图纸用绿色虚线标出霍尔传感器范围，维修时可用磁铁测试是否偏离。

最终发现是螺丝胶脱落导致IC移位，**按图纸扭矩0.8N·m重装后故障消失**。

进阶技巧：把图纸转成3D模型辅助教学

培训机构常用这招让学员更直观：

• 用SolidWorks导入DWG，**拉伸主板轮廓**成立体。
• 将摄像头、电池等关键部件单独建模，**设置透明材质**观察内部堆叠。
• 导出STEP格式，学员可用手机AR软件直接“透视”手机内部。

避坑指南：这些图纸细节最容易被忽略

1. 屏蔽罩开窗：图纸里看似完整的金属罩，实际可能预留了测试点窗口，维修时别误判为破损。
2. 散热铜箔厚度：0.1mm与0.15mm在图纸上只差一条细线，但更换后可能影响散热效率。
3. 防水胶条路径：部分图纸用灰色虚线表示胶条轨迹，拆机后必须按原路径贴合，否则气密性测试必失败。
