手机内部到底长什么样？

拆开一台主流旗舰机，映入眼帘的是一块**三明治式堆叠结构**： - **上层**：屏幕模组+电池压条 - **中层**：主板、副板、摄像头模组 - **下层**：无线充电线圈、扬声器、线性马达 **为什么看起来像拼图？** 因为厂商把毫米级空间利用到极致，**每一颗螺丝的位置都经过热仿真**，确保散热与跌落测试同时通过。 ---

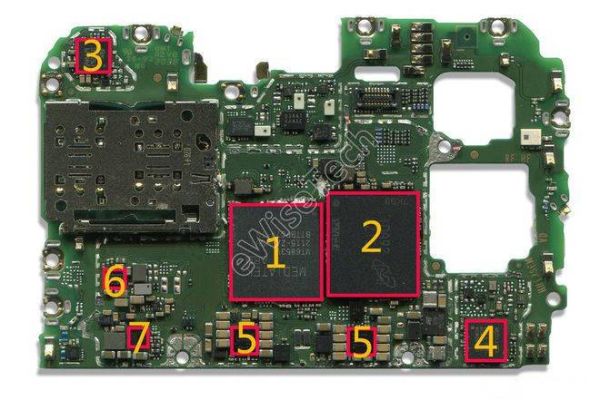

主板芯片全家福：一张图看懂核心分布

1. SoC（系统级芯片）

**位置**：主板正中央，面积更大 **组成**： - CPU（性能核心+能效核心） - GPU（Adreno/Mali系列） - NPU（AI运算单元） - 基带（外挂或集成） **常见疑问**：为什么有的手机基带外挂？ **答**：早期骁龙888将X60基带外挂，**避免发热集中**，但增加功耗；如今骁龙8 Gen2已改为集成方案。 ---

2. 电源管理芯片（PMIC）

**作用**：把电池3.7V电压转换成**1.1V-4.4V的十几路供电** **隐藏技能**：支持100W快充的PMIC会**动态调整电荷泵频率**，减少发热。 ---

3. 射频前端模组

**包含**： - 功率放大器（PA） - 低噪声放大器（LNA） - 滤波器（SAW/BAW） **冷知识**：5G手机需要**4×4 MIMO天线**，射频芯片数量比4G时代增加3倍。 ---

容易被忽略的“小零件”

1. 气压计

**用途**：测量海拔高度，**导航时判断楼层** **原理**：通过MEMS传感器检测空气压力变化，误差可控制在±1米。 ---

2. 激光对焦传感器

**位置**：摄像头模组旁 **工作方式**：发射940nm红外激光，**计算反射时间差**，对焦速度比相位对焦快3倍。 ---

3. 霍尔传感器

**功能**：检测翻盖皮套开合 **省电逻辑**：当磁铁靠近时，**自动关闭屏幕并禁用触控**，待机电流降至5mA以下。 ---

散热系统：石墨烯还是VC均热板？

**旗舰机方案**： - **VC均热板**：覆盖SoC和充电IC，**导热系数达10000 W/m·K** - **石墨烯膜**：贴在中框内侧，**横向扩散热量**，避免局部烫手 **实测数据**：原神60帧运行30分钟，VC均热板机型比石墨片机型**表面温度低4.2℃**。 ---

为什么iPhone的振动更“高级”？

**答案藏在马达里**： - **iPhone**：采用横向线性马达（Taptic Engine），**振幅可调范围0.1-1.2G** - **安卓中端机**：常用Z轴马达，**振幅固定0.3G**，手感松散 **拆解发现**：苹果马达体积占电池仓15%，**成本是普通马达的8倍**。 ---

防水是如何实现的？

**三层防护**： 1. **屏幕与中框**：使用**0.2mm防水泡棉胶** 2. **SIM卡槽**：双层硅胶圈，**耐水压50米** 3. **Type-C接口**：纳米涂层+橡胶塞，**盐雾测试96小时无腐蚀** **注意**：即使IP68机型，**蒸汽仍可能侵入**，因为水分子直径仅0.0003微米。 ---

未来手机内部会怎么变？

**趋势预测**： - **芯片**：3D堆叠封装，**内存与SoC直接键合** - **电池**：硅负极技术，**能量密度提升40%** - **天线**：毫米波AiP模组，**集成在边框内** **技术瓶颈**：硅负极膨胀率高达300%，**需要新型粘结剂解决粉化问题**。
