什么是屈服？为什么工程师如此关注它？

在材料力学里，屈服指材料开始产生明显塑性变形的临界点。一旦超过这一点，构件即使卸载也会留下永久变形。工程师关注它，是因为大多数结构设计都以“不允许出现塑性变形”为安全前提。

屈服强度怎么计算？

标准拉伸试验流程

1. 制备标准圆棒或板状试样，表面抛光避免缺口效应。

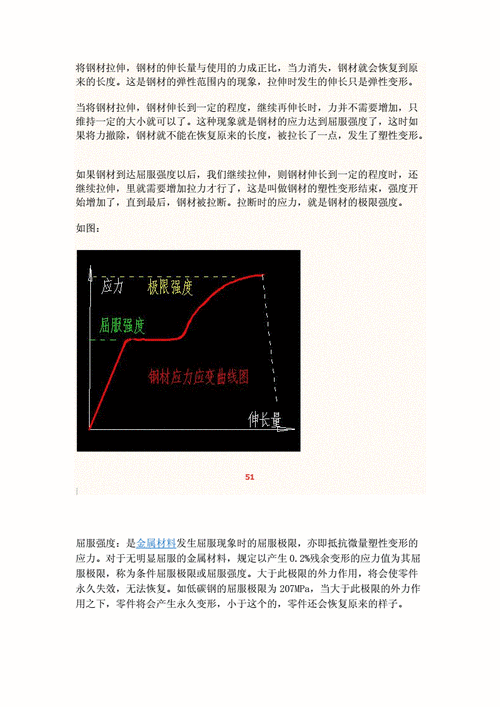

2. 在万能试验机上施加单调拉伸载荷，记录应力-应变曲线。
3. 对有明显屈服平台的材料（如低碳钢），直接读取上屈服点与下屈服点；对无明显平台的材料（如铝合金），采用条件屈服强度Rp0.2，即产生0.2%塑性应变时的应力。

计算公式与实例

条件屈服强度Rp0.2的计算公式：

Rp0.2 = F0.2 / S0

其中：

• F0.2：产生0.2%延伸率时的拉伸力（N）
• S0：试样原始截面积（mm²）

示例：某铝合金试样直径10 mm，F0.2测得18 kN，则：

S0 = π×(10/2)² = 78.54 mm²
Rp0.2 = 18000 / 78.54 ≈ 229 MPa

屈服和断裂的区别到底在哪？

变形机制对比

如何一眼区分失效模式？

现场快速判断：

• 屈服失效：构件弯曲、鼓包，但仍连在一起；断口呈纤维状，颜色灰暗。
• 断裂失效：出现明显分离面；脆性断裂的断口平整发亮，韧性断裂则呈“杯锥状”。

影响屈服强度的关键因素

化学成分

碳含量每增加0.1%，钢的屈服强度大约提高70-100 MPa，但塑性下降。

热处理与冷加工

• 淬火+回火：形成回火马氏体，强度大幅提升。
• 冷轧：位错密度增加，产生加工硬化，屈服强度可提升30-50%。

温度与应变速率

温度升高，原子热激活能降低位错阻力，屈服强度下降；高应变速率则相反，材料来不及松弛，表现为动态增强。

工程应用：如何防止“提前屈服”？

设计阶段

1. 选用屈服强度安全系数≥1.5的规范值。
2. 进行有限元分析，关注应力集中系数Kt，避免局部屈服。

制造阶段

• 控制焊接热输入，防止热影响区软化。
• 对关键焊缝进行局部热处理恢复强度。

服役阶段

定期采用应变片监测或数字图像相关（DIC）技术，发现塑性变形苗头立即加固。

常见疑问快问快答

Q：屈服强度越高就一定越好吗？

A：不一定。过高屈服强度往往伴随韧性下降，在冲击或疲劳载荷下反而更易断裂。桥梁用钢通常选择适中强度+高韧性的平衡方案。

Q：为什么有的材料没有明显屈服点？

A：面心立方金属（如铝、铜）位错滑移系多，塑性变形连续过渡，应力-应变曲线光滑无平台，因此采用条件屈服强度Rp0.2作为判据。

Q：现场如何快速估算屈服载荷？

A：用便携式里氏硬度计测得HL值，按经验公式：

Re ≈ 3.28×HL - 221 （低碳钢，单位MPa）

误差约±10%，适合应急评估。

前沿进展：屈服预测的智能化

最新研究将机器学习引入材料数据库，通过输入成分、工艺、温度等参数，可在数秒内预测屈服强度，误差<5%。某钢厂应用后，新钢种开发周期从6个月缩短至3周。

另一方向是原位中子衍射技术，可在构件服役过程中实时监测晶格应变，提前200小时预警屈服失效，为核电关键部件提供安全保障。
